圆形振动筛厂家技术参数

作者： www.3zeren.cn 【原创】 2019-06-27

联系方式：0373-7078365一键直呼

圆形振动筛型号是因筛箱的运动轨迹为圆形或椭圆形而得名，又因为振动器只有一个轴，所以又称为单轴振动筛。

圆形振动筛厂家技术参数

圆振动筛通常分为普通圆振动筛和自定中心振动筛，其圆形振动筛分设备装有筛网的筛箱有弹簧悬挂（吊式）或支承（座式），可以籍激振力自由振动；主轴的轴承装在筛箱上，主轴油带轮驱动而旋转；带偏心重的圆盘装在主轴上并随其旋转；偏心重旋转是产生离心惯性力，驱使筛箱产生圆形轨迹的振动。

可以看出，振动筛厂家生产的圆形振动筛与自定中心振动筛的区别仅在于振动器的结构略为不同；前者的轴承中心与带轮的中心位于同一直线上，当振动筛运转时，带轮便随筛箱一起振动，因此引起三角带的反复伸缩而使之易于损坏，并且需采用较小的振幅(一般都小于3mm）；由于这些缺点，这种振动筛已很晒使用；带轮中心位于轴承中心与偏心块的重心之间，并使带轮的中心线位于偏心块与振动机体合成的质心上，因此，当振动筛工作时，带轮就不随筛箱一起振动，只作旋转运动，从而还可以采用较大的振幅，以提高筛分效率；因而圆形振动筛发展的很快，获得了广泛应用；目前工业生产中采用的圆形振动筛一般都属于自定中心振动筛。

圆振动筛设备其涉及多种行业领域中，其效率、质量、功能等优势在多种行业内脱颖而出；


「应用领域」：砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等；

「适用物料」：石英石、河卵石、方解石、白云石、花岗岩、玄武岩、铁矿石、石灰石、辉绿岩等。

圆形振动筛是用于筛分粗粒度、大密度物料的自定义中心座式重型振动筛，也采用带轮偏心式振动器，其特点是装有自移式偏心重的消振装置；圆形振动筛特别是重型的在启动和停车时，由于通过共振区，筛机的振幅将会急速增加，从而引起弹簧严重过载，使其寿命缩短，传动带易于损坏，厂房建筑亦受剧烈振动的危害。

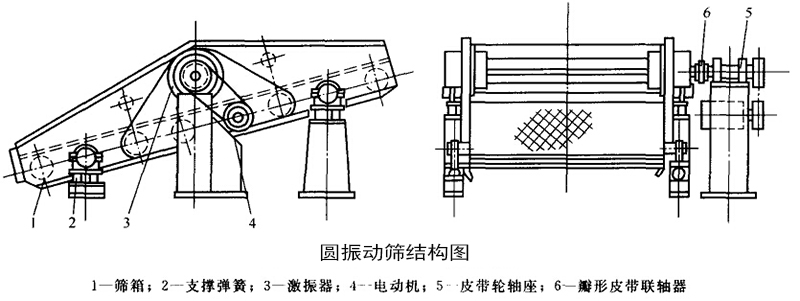

圆形振动筛结构图

此消振装置就是用来消除共振现象的；自移式重装置的偏心块利用铰链安装在销轴早上，在中部附近用弹簧拉紧；当停车时，情况则相反；当振动器转速降至共振速两部左右，偏心块被弹簧拉回，振动器基本上处于平衡位置，不产生任何激振力，而振动器经过共振转速附近时，筛箱的振幅也不会急剧增大。

型号规格	筛网面积	最大进料尺寸	处理能力	振动功率	电机功率	筛面	总重量	外形尺寸
型号规格	(㎡)	(mm)	(m3/h)	(r/min)	(kw)	规格(mm)	(kg)	(长×宽×高)(mm)
2YK1225	6	400	8-60	800-970	6P 5.5	1200×2500	3500	2930×1860×870
3YK1225	9	400	10-70	800-970	6P 5.5	1200×2500	3850	3070×1860×1210
2YK1230	7.2	400	12-78	800-970	6P 7.5	1200×3000	4200	3430×1860×870
3YK1230	10.8	400	13-80	800-970	6P 7.5	1200×3000	4600	3570×1860×1210
2YK1237	8.88	400	15-86	800-970	6P 7.5	1200×3700	4600	4050×1860×870
3YK1237	13.32	400	16-90	800-970	6P 7.5	1200×3700	5200	4270×1860×1210
2YK1535	10.5	400	20-125	800-970	6P 11	1500×3500	5890	4120×2210×1230
3YK1535	15.75	400	21-125	800-970	6P 11	1500×3500	6700	4360×2210×1610
2YK1545	13.5	400	22-150	800-970	6P 15	1500×4500	6330	5120×2210×1230
3YK1545	20.25	400	22-150	800-970	6P 15	1500×4500	6800	5360×2210×1610
4YK1545	27	400	22-155	800-970	6P 18.5	1500×4500	7800	5930×2210×2060
2YK1548	14.4	400	22.5-162	800-970	6P 15	1500×4800	6980	5420×2210×1230
3YK1548	21.6	400	22.5-162	800-970	6P 15	1500×4800	7700	5660×2210×1610
4YK1548	28.8	400	22.5-162	800-970	6P 18.5	1500×4800	8700	6230×2210×2060
2YK1848	17.28	400	25-206	750	6P 18.5	1800×4800	9080	5420×2550×1420
3YK1848	25.92	400	32-276	750	6P 18.5	1800×4800	9600	5660×2550×1780
4YK1848	34.56	400	32-285	750	6P 22	1800×4800	11100	6290×2550×2160
2YK1854	19.44	400	32-312	800-970	6P 18.5	1800×5400	10150	5960×2550×1420
3YK1854	29.16	400	32-312	800-970	6P 22	1800×5400	10840	6260×2550×1780
4YK1854	38.88	400	32-336	800-970	6P 30	1800×5400	12840	6830×2550×2160
2YK2160	25.2	400	50-475	970	6P 30	2100×6000	11780	6720×2840×1530
3YK2160	37.8	400	50-475	970	6P 30	2100×6000	12800	7030×2840×1910
4YK2160	50.4	400	50-497	970	6P 37	2100×6000	14800	7300×2840×2380
2YK2460	28.8	400	65-550	970	6P 37	2400×6000	15600	7020×3140×1530
3YK2460	43.2	400	70-620	970	6P 37	2400×6000	17600	7300×3140×1910
4YK2460	57.6	400	80-680	970	6P 45	2400×6000	19600	7600×3140×2380
2YK2870	39.2	400	120-680	750	8P 22×2	2800×7000	21200	7600×4320×1620
3YK2870	58.8	400	180-720	750	8P 22×2	2800×7000	22400	7800×4320×2120
2YK3072	43.2	400	200-700	750	8P 22×2	3000×7200	23600	7800×4520×1750
3YK3072	64.8	400	230-800	750	8P 22×2	3000×7200	25500	8000×4520×2300
