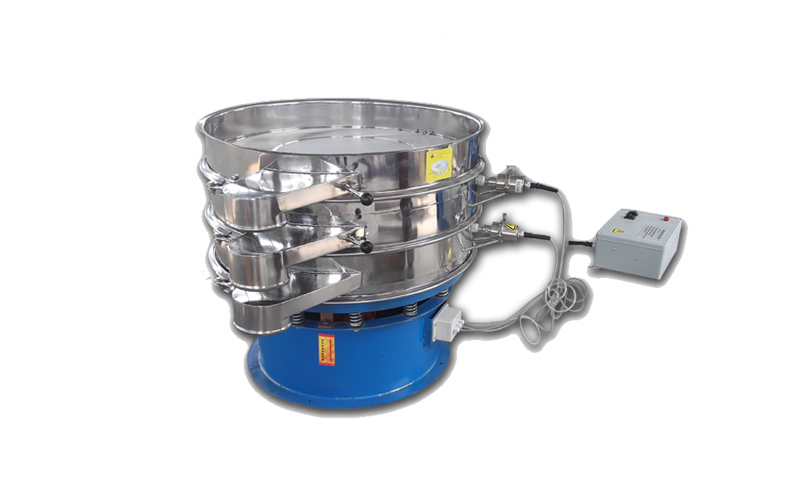

超声波旋振筛特点及介绍
超声波旋振筛又称为超声波摇摆筛，其实安装原理就是在摇摆筛设备上安装一个超声波装置；超声波旋振筛为一款超精密的筛分设备，是河南众泽设备厂家利用先进的超声波换能器降低设备筛分的噪音，同时筛分物料的质量取得较大的提升，有非常明显的清网效果，能够筛分超精细、微粒的物料，并且改善筛分的性能优势特点。
超声波旋振筛在传统的振动筛基础上再筛网上引入一个低振幅、高频率的超声波振动波，在筛网上面叠加一个高频率低振幅的超声振动仪，超微细粉体接受巨大的超声加速度，使筛面上的物料始终保持悬浮状态，从而抑制粘附、摩擦、平降、等堵网因素；解决了强吸附性、易团聚、高静电、高精细、高密度、轻比重等筛分难题，使超细微粉筛分不再难事，特别适合高品质、精细粉体的客户。

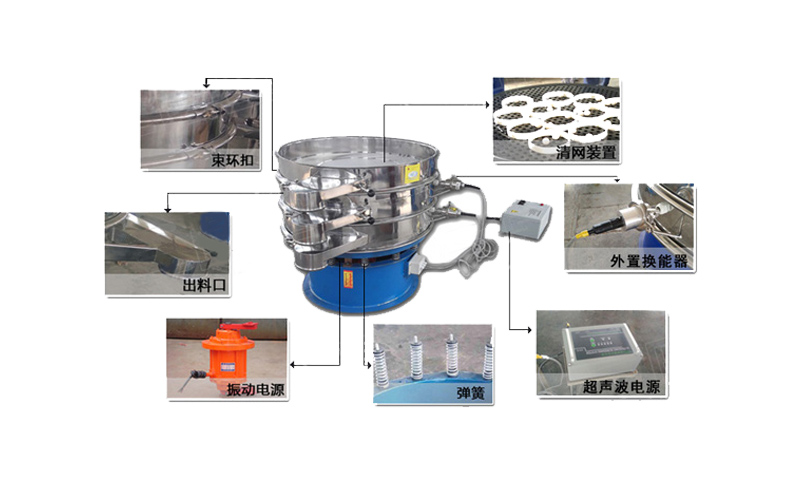

超声波旋振筛设备特点
超声波旋振筛，减少筛分次数；
超声波振动筛，减少或不产生清网时间；
超声波摇摆筛，保持网口尺寸，稳定筛分精度；
分解粘附物质，减少筛上物；
超声波旋振筛，不产生弹跳球等辅助物对粉体的污染。
超声波旋振筛安装维护
超声波旋振筛正常的情况下，完全可均匀投料然后进入正常运转；
检查调试超声波旋振筛分过过滤机时，并且要使物料运行轨道达到标准运行的轨迹；
将超声波发生器电源上微调旋扭旋至最小，翻开超声波发生器电源开关，调查电流表有无反常；
运行三次元旋振筛分过滤机时，略微投点料并且微调超声波发生器电源上的微调旋扭，使筛网到达最为理想状态；
按照超声波旋振筛的发生器衔接线的标识，直接插入接口并且锁紧，使得超声波发生器的电源与筛机超声波接口正确衔接。

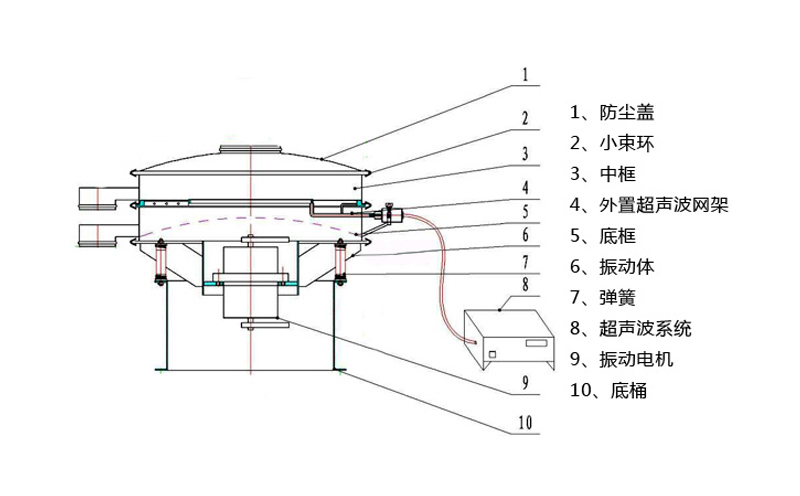

超声波摇摆筛结构图
超声波旋振筛安装参数
规格型号 | 给料粒度(mm) | 出料粒度(mm) | 简体转速(r/min) | 装球量(t) | 电机功率(KW) | 产量(t/h) | 重量(T) |
Φ900×1800 | ≤20 | 0.075－0.89 | 38 | 1.5 | 18.5 | 0.65－2 | 3.6 |
Φ900×3000 | ≤20 | 0.075－0.89 | 38 | 2.51 | 22 | 1.1－3.5 | 4.6 |
Φ1200×2400 | ≤25 | 0.075－0.6 | 32 | 3.8 | 30-45 | 1.5－4.8 | 12.5 |
Φ1200×3000 | ≤25 | 0.074－0.4 | 32 | 5 | 30-45 | 1.6－5 | 12.8 |
Φ1200×4500 | ≤25 | 0.074－0.4 | 32 | 7 | 55 | 1.6－5.5 | 13.8 |
Φ1500×3000 | ≤25 | 0.074－0.4 | 27 | 8 | 75-90 | 2－5.8 | 17 |
Φ1500×4500 | ≤25 | 0.074－0.4 | 27 | 14 | 90-110 | 3－6.5 | 21 |
Φ1500×5700 | ≤25 | 0.074－0.4 | 27 | 15 | 110-132 | 3.5－8 | 24.7 |
Φ1830×3000 | ≤25 | 0.074－0.4 | 24 | 11 | 132-180 | 4-10 | 28 |
Φ1830×6400 | ≤25 | 0.074－0.4 | 24 | 23 | 210 | 6.5－15 | 34 |
Φ1830×7000 | ≤25 | 0.074－0.4 | 24 | 25 | 210-245 | 7.5－17 | 36 |
Φ2200×5500 | ≤25 | 0.074－0.4 | 21 | 30 | 370 | 10-22 | 48 |
Φ2200×6500 | ≤25 | 0.074－0.4 | 21 | 31 | 380 | 14－26 | 50 |
Φ2200×7500 | ≤25 | 0.074－0.4 | 21 | 33 | 475 | 15－29 | 56 |
Φ2400×7000 | ≤25 | 0.074－0.4 | 21 | 39 | 475 | 16－33 | 69 |
Φ2400×11000 | ≤25 | 0.04－0.08 | 21 | 51.5 | 630 | 16－35 | 99 |
Φ2700×3600 | ≤25 | 0.074－0.4 | 21 | 39 | 475 | 16－29 | 74 |
Φ2700×4500 | ≤25 | 0.074－0.4 | 21 | 43.5 | 500 | 20－35 | 80 |
Φ3200×4500 | ≤25 | 0.074－0.4 | 18 | 65 | 800 | 25-40 | 137 |
超声波旋振筛技术参数
型号 | 公称直径 | 筛面直径 | 有效筛面面积 | 最大入料粒度 | 筛面规格 | 层数 | 振次 | 功率 |
（mm） | （mm) | （㎡） | （mm) | （目/英寸) | (Rpm) | (kw) |
CHC-400 | 400 | 340 | 0.09 | <10 | 2-325 | 1-3 | 1500 | 1.18 |
CHC-600 | 600 | 530 | 0.22 | <10 | 1500 | 0.25 |
CHC-800 | 800 | 720 | 0.4 | <20 | 1500 | 0.55 |
CHC-1000 | 1000 | 900 | 0.63 | <20 | 1500 | 0.75 |
CHC-1200 | 1200 | 1100 | 0.95 | <20 | 1500 | 1.1 |
CHC-1500 | 1500 | 1400 | 1.5 | <20 | 1500 | 2.2 |
CHC-1800 | 1800 | 1710 | 2.3 | <30 | 1500 | 3 |
CHC-2000 | 2000 | 1910 | 2.86 | <30 | 1500 | 4 |
