详细说明

旋振筛

产品型号:
三次元旋振筛
设备参数:
400mm-2000mm
优势特点:
旋振筛效率高、设计精巧耐用,换网容易、操作简单、清洗方便。旋振筛杂质、粗料自动排出,可以连续作业。独特网架设计,筛网使用时间长久,换网快,只需3—5分钟。体积小,节省空间,移动方便。
应用范围
旋振筛主要适用范围:树脂粉、颜料、洗衣粉、微粉、油漆、纯碱、柠檬粉、橡胶、塑料等;磨料、氧化铝、石英砂、泥浆、喷雾土粒;食品行业:糖、盐、碱、味精、奶粉、豆浆、酵母、果汁、酱油、醋等;涂布涂料、白土泥浆、黑白液、废液、造纸液、废水回收;氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末;中药粉、中药液、西药粉、西药液体、中西药颗粒;垃圾、人畜粪便、废油、食品废水、废水加工等。
  • 产品说明
  • 产品参数
  • 文章

旋振筛振动设备是河南众泽自动化机械厂家生产的一款新型的筛分设备,客户在选型或要求报价格时,请提供旋振筛型号及相关技术规格参数,众泽方可根据旋振筛的规格要求提供价格表及技术方案;旋振筛与摇摆筛的工作原理基本相同,都是三次元摇摆筛分的;旋振筛为一种高精度细粉筛分设备,其噪音低,效率高,快速换网仅需3分种;如对于有防爆、防水防腐蚀及耐热、耐寒特殊要求的场合,应进行采取相应措施应对。


旋振筛



  三次元旋振筛应用行业

食品行业

糖粉

淀粉

食盐

米粉

奶粉

豆浆

蛋粉

酱油

冲饮

乳品

糖果

速冻食品

小食品

调味品

蛋白

化工行业

树脂

涂料

塑料

油漆

磨料

洗衣粉

微粉

纯碱

冶金、金属矿业

铝粉

铅粉

铜粉

矿石

合金粉

焊条粉末

二氧化锰

电解铜粉

研磨粉

耐火材料

高岭土

石灰

氧化铝

重质碳酸钙

石英砂

金属粉末

其他适用行业

废油

废水

造纸

助剂

活性炭

废水

垃圾

人畜粪便

三次元旋振筛筛选技术要求:任何颗粒、粉末、粘液一定范围内均可筛选。筛分最细至500目或0.028mm, 过滤最小可至5微米;分级筛选,可筛一至五层筛网,能同时进行二至六个等级的分选或过滤。


三次元旋振筛应用物料范围


旋振筛应用物料范围




  旋振筛客户现场视频









  旋振筛突出特点

旋振筛对任何颗粒、粉末、粘液一定范围内均可筛选;筛分最细至1000目或0.002mm, 过滤最小可至2微米;分级筛选,可筛一至五层筛网,能同时进行二至六个等级的分选或过滤;效率高、设计精巧耐用,换网容易、操作简单、清洗方便;旋振筛杂质、粗料自动排出,可以连续作业;独特网架设计,筛网使用时间长久,换网快,只需3—5分钟。体积小,节省空间,移动方便。


旋振筛特点


1、多样的网架结构

针对不同物料的筛分需求,选配不同的网架形式。更换筛网的便捷性、网架装网的洁净度,都需要工程师根据客户的物料情况作出判断。

2、精选设备配件

尽管是一个小小的设备附件,但会对客户的物料品质有致命的伤害。我们会根据客户的物料选用不同材质的附件,从细节表现我们的品质和敬业。

旋振筛设备每层可添加超声波配置

3、原材料质量控制

设备的质量,在原材料采购阶段已经决定,所以我们有严格的采购体系和质检体系,工业品的生产,每一个环节都要关注细节。

4、便捷操作

便捷的操作,减少人工劳动强度。




  三次元旋振筛日常维护

旋振筛日常维护

1、旋振筛需要定期检查筛网的表面是否有破损,如果有破损需要及时更换,以免造成产品的筛分不合格;

2、旋振筛要检查弹簧部件是否有松动,如果有松动需要用扳手上紧,以达到较好的筛分效果;

3、检查旋振筛的筛框的V型圈是否有破损,如果有破损需要及时修补,防止物料泄露;

4、检查旋振筛的电机,定期从黄油嘴处加注黄油。


旋振筛堵网原因及解决方法

1、筛分时产生静电出现堵网问题,对于该问题我们可以选择特殊的超声波清网装置;

2、含水量过高出现堵网问题,当物料含水量大于5%是应对其进行干燥处理,如无条件可对筛网、筛孔进行选择;

3、不规则物料较多会引起堵网问题,对该问题可以对物料进行破碎后再进行筛分工作或使用针对性的设备进行分级;

4、筛网丝经过粗也会引起堵网问题,所以在选购时请选择正规筛网供应商。




  三次元旋振筛工作原理

三次元旋振筛由直立式电机作激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面,使物料在筛面上做外扩渐开线运动,故该系列振动筛称之为旋振动筛;旋振筛具有物料运行的轨迹长,筛面利用率高等优点,调节上、下两端重锤的相位角,可改变物料在筛面上的运动轨迹.可以对物料进行精筛分、概率筛分等。


旋振筛筛分物料原理图

旋振筛工作原理图

旋振筛起动后,其动力装置即振动电机上下两端不同相位的偏心块、由于高速放置作用而产生一复合惯性力,该惯性力强迫筛机振动体作复旋运动,筛框在振动力的作用下连续作往复运动,进地而带动筛面作周期性振动,从而使筛面上的物料随筛箱一同作定向踊跃式运动,其间,小于筛面孔径的物料通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续跳跃运动后从排料口排出,最终完成筛分工作;旋振筛振动体的运动轨迹为一复杂的空间三维曲线,此曲线在水平面上的投影为圆形,在两垂直面上的投影为两相同的椭圆;实际运用中,通过调整振动电机上下两端偏心块的相对相位,可以改变筛面上物料的运动轨迹,从而达到不同的筛分作业目的。



  旋振筛配置

旋振筛材质

304不锈钢:主要使用行业有医药、食品等行业,304优质不锈钢特点:耐高温、韧性高;

碳钢:主要应用于化工行业,碳素钢特点:韧性和塑性较好;


旋振筛基本配置


橡胶密封件:主要应用于化工行业,耐高低温,耐臭氧,电绝缘性好;

硅胶密封件:主要应用于食品、医药行业,吸附性能高、热稳定性好等;

挡球圈与弹球配合使用属于普通清网装置,一般用于100-200目筛网使用;

超声波清网装置:一般用于400-500目筛网,特点:效率高、清网效果好;

粘接网架:洁净度高,网架整体无死角,筛网直接粘结在网架上,不保留筛网丝头、边角;适合于食品、医药行业;

子母网架:适用于比重较大,琢磨性较强的物料,筛网易更换难度,换网成本较低;适合于化工、冶金行业等。




 旋振筛层数对比


旋振筛层数对比





  旋振筛技术参数表

型号

公称直径
(mm)

筛面直径
(mm)

有效筛面面积
(㎡)

最大入料粒度
(mm)

筛面规格
(目/英寸)

层数

振次
(Rpm)

功率
(kw)

CHC-400

400

340

0.09

<10

2-325

1-3

1500

1.18

CHC-600

600

530

0.22

<10

1500

0.25

CHC-800

800

720

0.4

<20

1500

0.55

CHC-1000

1000

900

0.63

<20

1500

0.75

CHC-1200

1200

1100

0.95

<20

1500

1.1

CHC-1500

1500

1400

1.5

<20

1500

2.2

CHC-1800

1800

1710

2.3

<30

1500

3

CHC-2000

2000

1910

2.86

<30

1500

4




 圆形摇摆振动筛的生产流程


圆形摇摆筛振动筛生产步骤





  旋振筛使用与维修

1、三次元旋振筛应装设电气保护装置;

2、当电机旋转方向不符合要求时,调整电源相序即可;

3、本机运行初期,每天至少检查地脚螺栓一次,防止松动;

4、本机累计运行1500小时后,应检查轴承,若有严重损伤时应立即更换;

5、本机停置较长时间后再次使用时,应测量绝缘电阻,用于500伏兆欧表测量,应大于0.5兆欧;

6、电机应保证润滑良好,每运行二周左右补充锂基润滑脂(ZL-3)一次,加油时,通过油杯加入适量锂基润滑脂;当采用密封轴承时,电机没有安装油杯。



 振动筛客户使用现场

旋振筛客户使用现场




  旋振筛日常保养

旋振筛启动前:

(1)检查粗网及细网有无破损

(2)每一组束环是否锁紧

旋振筛启动时:

(1)注意有无异常杂音

(2)电流是否稳定

(3)振动有无异状

使用后:

每次使用完毕即清理干净.

旋振筛定期保养:

定期的检查粗网,细网和弹簧有无疲劳及破损,机身各部位是否因振动而产生损坏,需添加润滑油的部位必须加油润滑。

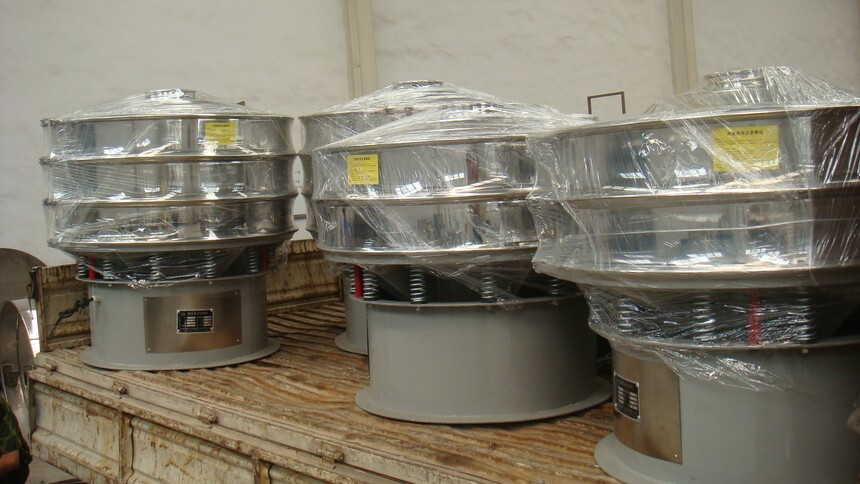

 圆形旋振筛发货现场



  咨询旋振筛价格或制定方案需提供以下资料

客户若来电查询有关振动筛分过滤资料时,敬请提供下列资料,以便对您的查询能做最迅速、准确答复!

1、处理原料:名称、粒度结构、含水率、温度;

2、使用目的:除去杂项、分级、整粒、过滤、其他;

3、处理量(吨/小时);

4、筛网规格;

5、工作运转时间;

6、其他特别要求;例如:耐高温、耐腐蚀、耐油、防静电、防爆或密封式等。




  旋振筛技术参数

型号

公称直径
(mm)

筛面直径
(mm)

有效筛面面积
(㎡)

最大入料粒度
(mm)

筛面规格
(目/英寸)

层数

振次
(Rpm)

功率
(kw)

CHC-400

400

340

0.09

<10

2-325

1-3

1500

1.18

CHC-600

600

530

0.22

<10

1500

0.25

CHC-800

800

720

0.4

<20

1500

0.55

CHC-1000

1000

900

0.63

<20

1500

0.75

CHC-1200

1200

1100

0.95

<20

1500

1.1

CHC-1500

1500

1400

1.5

<20

1500

2.2

CHC-1800

1800

1710

2.3

<30

1500

3

CHC-2000

2000

1910

2.86

<30

1500

4
