首页 >> 产品展示 >>计量包装设备 >> 双层直线筛
详细说明

双层直线筛

产品型号:
双层直线振动筛
筛分直径:
筛面尺寸500×1000-1500×3000
优势特点:
双层直线筛的特点是筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、极少粉尘溢散、维修方便;筛分精度高,无粉尘污染,有利环境保护可更换多种筛网;其母网完全支撑细网,因此细网可独得较长之寿命,而降低细网耗材使用,淤长时间 之生产过程可降低诸多成本。
应用范围
双层直线筛广泛应用于冶金、化工、建材、耐火、水泥、陶瓷、粮食、食品等各行业中,用于对各种物料不同程度的分级作业。它可用于流水线 作业中,实现自动化。
  • 产品说明
  • 产品参数
  • 文章

双层直线筛

河南众泽自动化为专业生产双层直线筛厂家,双层直线振动筛是在普通直线振动筛的基础上将材质改为不锈钢材料;询问轻型直线振动筛价格,需客户提供有关技术参数相关资料;双层直线筛用振动电机作为振动源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出;因为物料运行轨迹为直线运动,因此称为直线筛或直线振动筛;热诚欢迎各界新老客户光临河南众泽自动化考察产品,指导工作,众泽将竭诚为您服务!



双层直线筛




双层直线筛工作原理

河南众泽生产的双层直线筛是利用振动电机激振的原理,使物料在筛面上被筛子抛起,同时向前作直线运动,以合理的筛网达到筛分的目的;当纵向安装在筛体上的两台振动电机相对转动时,两台振动电机两端的偏心块便产生额定激振力,其产生在横向的激振力相互抵消,其纵向的激振力通过传振体传递到整个筛面上,从而使筛面上的物料受其激振力而在 筛面上向出料口方向跳跃运动,小于筛孔的物料通过筛孔落到下层,连续跳跃后经出料口流出,由于筛分过程合理,便可将物料经振动筛分级后,取得几种不同程度 的物料,完成物料的分级工作。



双层直线筛工作原理




双层直线筛应用领域

双层直线筛广泛应用于冶金、化工、建材、耐火、水泥、陶瓷、粮食、食品等各行业中,用于对各种物料不同程度的分级作业。它可用于流水线 作业中,实现自动化。


双层直线筛加工物料




双层直线筛结构及特点

1、双层直线振动筛结构:(1) 进料口   (2) 筛网   (3) 观察口   (4) 箱体    (5) 支座   (6) 振动电机  (7) 振动体  (8) 隔振弹簧  (9) 出料口等几部分构成;

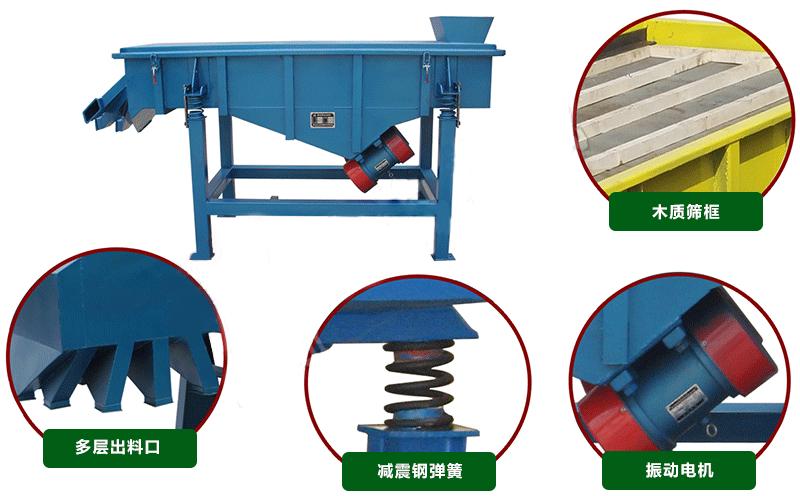

双层直线振动筛部件


2、双层直线振动筛设备形式:基本型,用于有防尘要求的场合进行筛分;敞开型,用于一般无防尘要求的场合进行筛分。

1)体积小、重量轻、结构简单、安装方便、维修容易;

2)筛机设计,精巧和容易装配,一人即可操作筛机;

3)噪声小、耗能少、效率高、造价低;

4)筛分精度高,无粉尘污染,有利环境保护;

5)可更换多种筛网,使用寿命长;

6)独和其他相关品牌厂商比较,具较大筛选面积和高效益之处理能力;

7)独特之筛网结构设计,方便和快速更换筛网 (只需3到5分钟) ,此外此种设计允许使用各种筛网 (尼龙、特种龙、PP网);

8)其母网完全支撑细网,因此细网可独得较长之寿命,而降低细网耗材使用,淤长时间 之生产过程可降低诸多成本。



 双层直线筛日常保养

双层直线筛定期检查粗网,细网和弹簧有无疲劳及破损,机身各部位是否因振动而产生损坏,需添加润滑油的部位必须加油润滑。



 双层直线筛安装调试和试运转

(一)安装

1、双层直线筛安装前,首先按照装箱单检查零部件是否齐全和损坏;

2、按照安装图进行设备安装,基础应有足够的刚度和强度,以支承振动筛的全部动负荷和静负荷;

3、确保筛箱与料斗、溜槽等非运动件之间应保持最小75mm的间隙;

4、安装时,筛箱的四角要水平。

(二)调整与试运转

1、弹簧必须处于垂直状态,弹簧上支座与弹簧接触面必须成水平状态,调整好后用螺栓把弹簧上支座固定在筛箱耳轴上,然后焊成一体;

2、空载试动转时间不低于2小时,空载试运转合格后,可投入负载试运转,负载试车可按工艺试车要求进行。




  咨询振动筛价格或制定方案需提供以下资料

客户若来电查询有关振动筛分过滤资料时,敬请提供下列资料,以便对您的查询能做最迅速、准确答复!

1、处理原料:名称、粒度结构、含水率、温度;

2、使用目的:除去杂项、分级、整粒、过滤、其他;

3、处理量(吨/小时);

4、筛网规格;

5、工作运转时间;

6、其他特别要求;例如:耐高温、耐腐蚀、耐油、防静电、防爆或密封式等。




型号

筛    面

给料力度 (mm)

电机功率 (kw)

产量  (t/h)

重量(t)

面积(m2)

倾角度 (°)

ZK1022

2.25

?5~5

﹤250

3×2

4.5-90

2.2

ZK1230

3.6

?5~5

﹤250

4×2

7.2-144

2.6

ZK1237

4.5

?5~5

﹤250

5.5×2

9-180

3.1

ZK1437

5.25

?5~5

﹤250

5.5×2

12-250

3.2

ZK1445

6.3

?5~5

﹤250

7.5×2

12.6-252

4.1

ZK1637

6

?5~5

﹤250

5.5×2

12-240

3.5

ZK1645

7.32

?5~5

﹤250

11×2

95-280

4.5

ZK1837

6.75

?5~5

﹤250

11×2

90-270

5

ZK1845

8.1

?5~5

﹤250

11×2

16.2-234

5.5

ZK1852

9.45

?5~5

﹤250

11×2

18.9-378

5.9

ZK2045

9

?5~5

﹤250

11×2

16.2-324

6

ZK2052

10.5

?5~5

﹤250

11×2

21-420

6.4

ZK2060

12

?5~5

﹤250

15×2

24-480

7.6

ZK2445

10.8

?5~5

﹤250

15×2

21.6-432

7.4

ZK2452

12.6

?5~5

﹤250

15×2

25.2-504

8.2

ZK2460

14.4

?5~5

﹤250

15×2

28.8-576

9.2

ZK3045

13.5

?5~5

﹤250

15×2

27-540

10

ZK3052

15.75

?5~5

﹤250

22×2

31.4-628

10

ZK3060

18

?5~5

﹤250

22×2

17.5-525

11

ZK3645

16.2

?5~5

﹤250

22×2

37.8-756

12.2

ZK3652

18.9

?5~5

﹤250

22×2

43.2-864

13.4

ZK3660

21.6

?5~5

﹤250

22×2

43.2-864

14.3

ZK3675

27

?5~5

﹤250

30×2

54-1080

17.1

2ZK1022

2.25

?5~5

﹤250

4×2

4.5-90

3

2ZK1230

3.6

?5~5

﹤250

5.5×2

7.2-144

3.7

2ZK1237

4.5

?5~5

﹤250

7.5×2

9-180

4.4

2ZK1437

5.25

?5~5

﹤250

7.5×2

12-250

5

2ZK1445

6.3

?5~5

﹤250

15×2

12.6-252

6.9

2ZK1637

6

?5~5

﹤250

15×2

12-240

6.9

2ZK1645

7.32

?5~5

﹤250

15×2

95-280

8.6

2ZK1837

6.75

?5~5

﹤250

15×2

90-270

7.9

2ZK1845

8.1

?5~5

﹤250

15×2

16.2-234

8.1

2ZK1852

9.45

?5~5

﹤250

15×2

18.9-378

9

2ZK2045

9

?5~5

﹤250

15×2

16.2-324

9.1

2ZK2052

10.5

?5~5

﹤250

22×2

21-420

10.1

2ZK2060

12

?5~5

﹤250

22×2

24-480

10.8

2ZK2445

10.8

?5~5

﹤250

22×2

21.6-432

11

2ZK2452

12.6

?5~5

﹤250

22×2

25.2-504

12.5

2ZK2460

14.4

?5~5

﹤250

22×2

28.8-576

13.5

2ZK3045

13.5

?5~5

﹤250

30×2

27-540

15.4

2ZK3052

15.75

?5~5

﹤250

37×2

31.4-628

16.9

2ZK3060

18

?5~5

﹤250

37×2

17.5-525

18.2

2ZK3645

16.2

?5~5

﹤250

45×2

37.8-756

21

2ZK3652

18.9

?5~5

﹤250

45×2

43.2-864

24

2ZK3660

21.6

?5~5

﹤250

45×2

43.2-864

25.4
